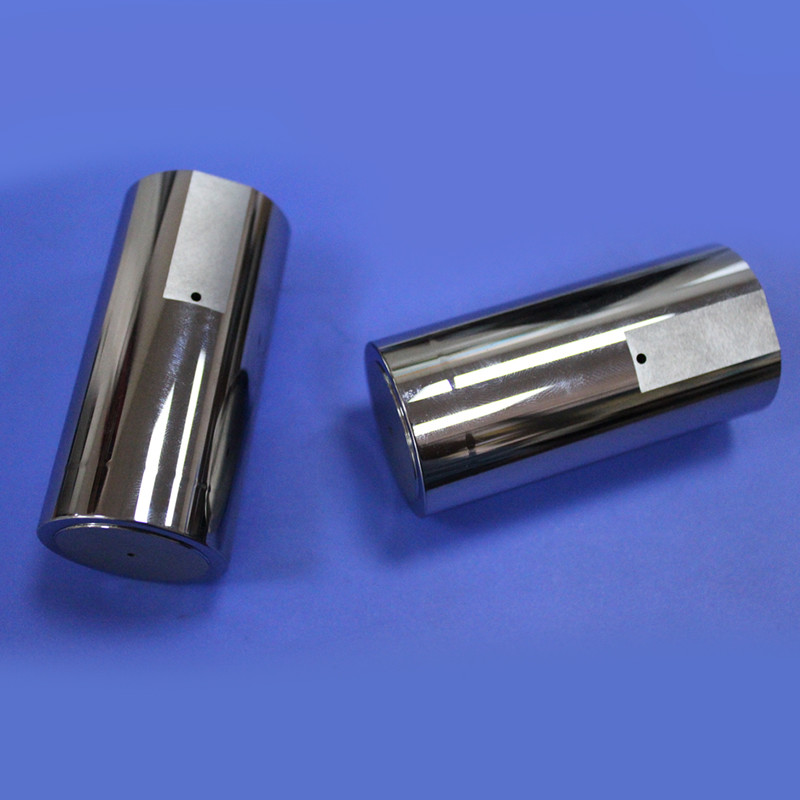

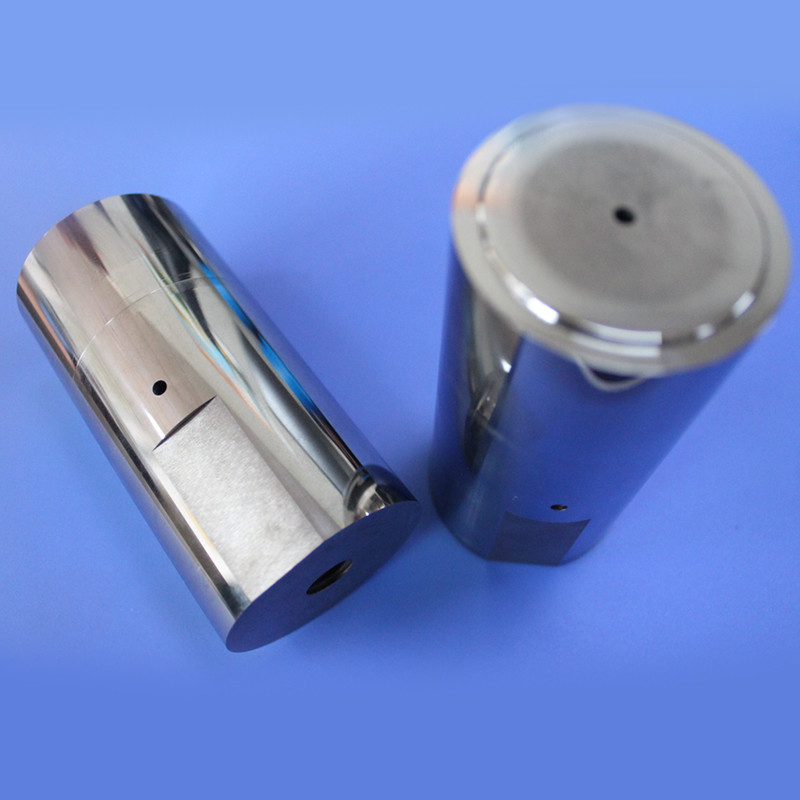

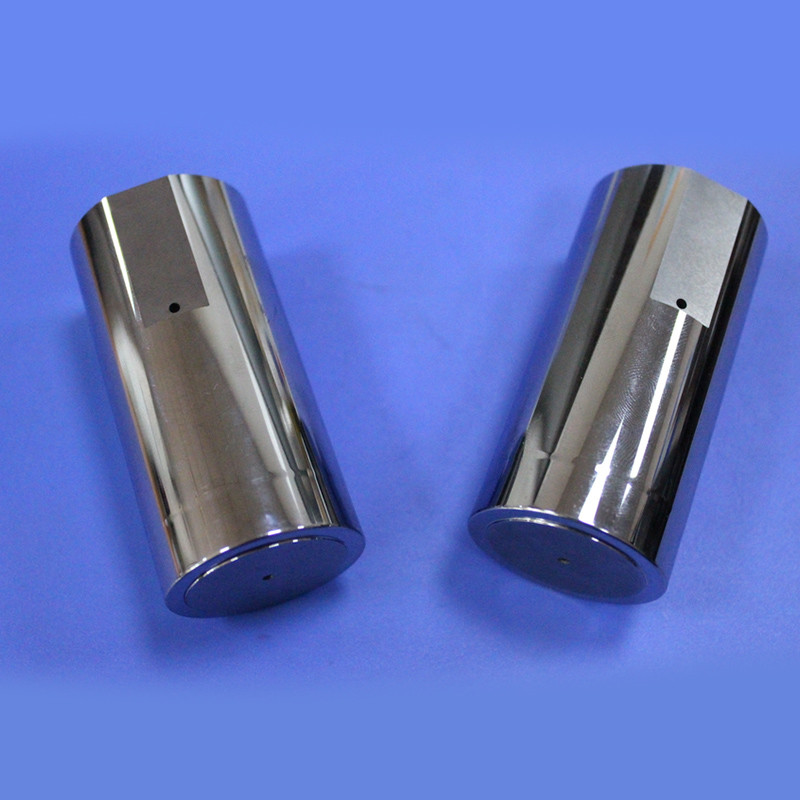

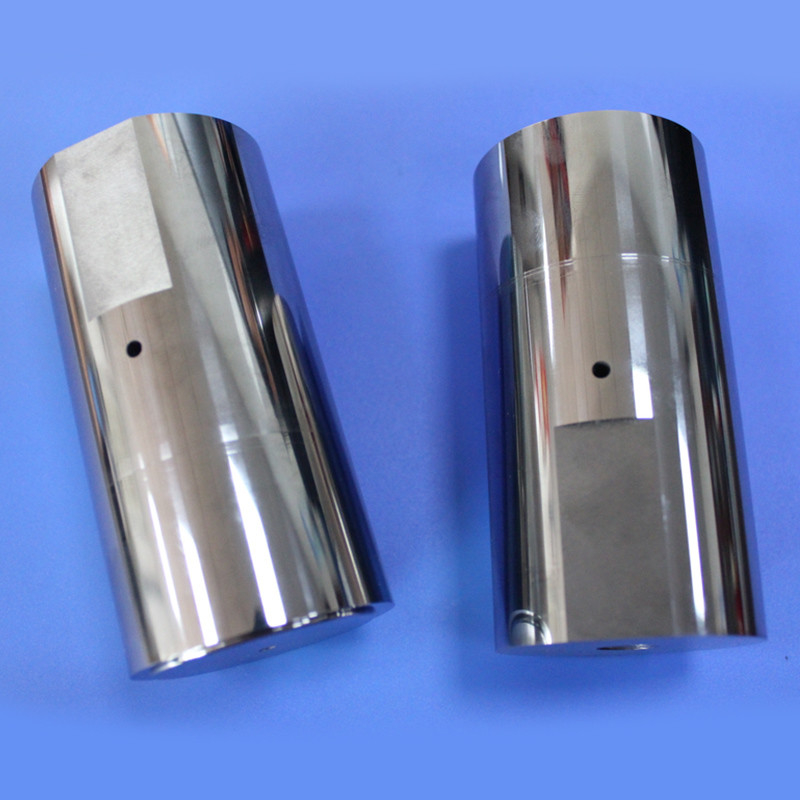

Pulsador de carburo de tungsteno para uso industrial
Esta serie de pines de perforación de carburo de tungsteno está diseñada específicamente para el molde de cubierta de extremo BM-B-2 del Grupo Panasonic, diseñado para aplicaciones de perforación de diámetro interno preciso.
Propósito y características
Estos pines de perforación de carburo de tungsteno personalizados cumplen con los estrictos estándares químicos, de gestión física y ROHS de la UE del Grupo Panasonic.Las propiedades del material garantizan un rendimiento excepcional en ambientes industriales exigentes.
Especificaciones dimensionales
Dimensiones primarias:
• Φ47.03 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
• Φ47.025 (±0.002) * Φ47 * Φ40 * Φ3 * M12-25 * 94.40
En comparación con las clavijas convencionales de aleación dura, estas versiones de carburo de tungsteno cuentan con dimensiones de diámetro exterior más grandes con requisitos de tolerancia estrictos de ± 0.002El diseño incluye transiciones de radio de R0,50 y R1,00 entre los diámetros, un hilo M12 en la parte inferior con una profundidad de 25 mm y un orificio de aire Φ3 que corre 50,9 mm de arriba a un lado.
Dibujo técnico
Antecedentes de fabricación
Sanxin Tungsten Carbide, una subsidiaria del Grupo Panasonic, se especializa en el procesamiento personalizado de precisión de componentes de carburo de tungsteno.Proporcionamos alfileres de punción no estándar fabricados de acuerdo con las especificaciones y dibujos del cliente.
Los materiales de carburo de tungsteno producidos mediante procesos avanzados de metalurgia en polvo ofrecen características de dureza, resistencia y resistencia superiores,lo que los hace ideales para aplicaciones de perforación de moldes en operaciones de estampado de matrices.
Características clave de rendimiento
- Construcción de carburo de tungsteno de alto rendimiento para la producción industrial
- Formas personalizadas diseñadas para requisitos específicos del producto
- Capacidades de procesamiento por lotes
- Mejora de la eficiencia en las operaciones de estampado
- Compatibilidad de las operaciones de estampado múltiple
- Fabricación de precisión con una precisión de ± 0,002 mm
Propiedades materiales
| Parámetro |
Especificación |
| Contenido de cobalto |
Entre el 6% y el 20% |
| Densidad (g/cm3) |
14.0 a 14.5 |
| Dureza |
87-92.0 HRA |
| Tamaño del grano |
0.6-1.2 μm |
| Resistencia a la flexión |
4 000 MPa |
| Modulo elástico (GPa) |
490 |
| Coeficiente de expansión térmica (10−6/°C) |
5.4 |
Fabricación a medida:Todos los pines de perforación de carburo de tungsteno se fabrican a medida de acuerdo con los dibujos del cliente con requisitos de precisión de ± 0,002 mm, lo que garantiza un rendimiento óptimo en sus aplicaciones industriales específicas.
