Herramientas de carburo sólido para corte en V y chaflán para ranurado de precisión

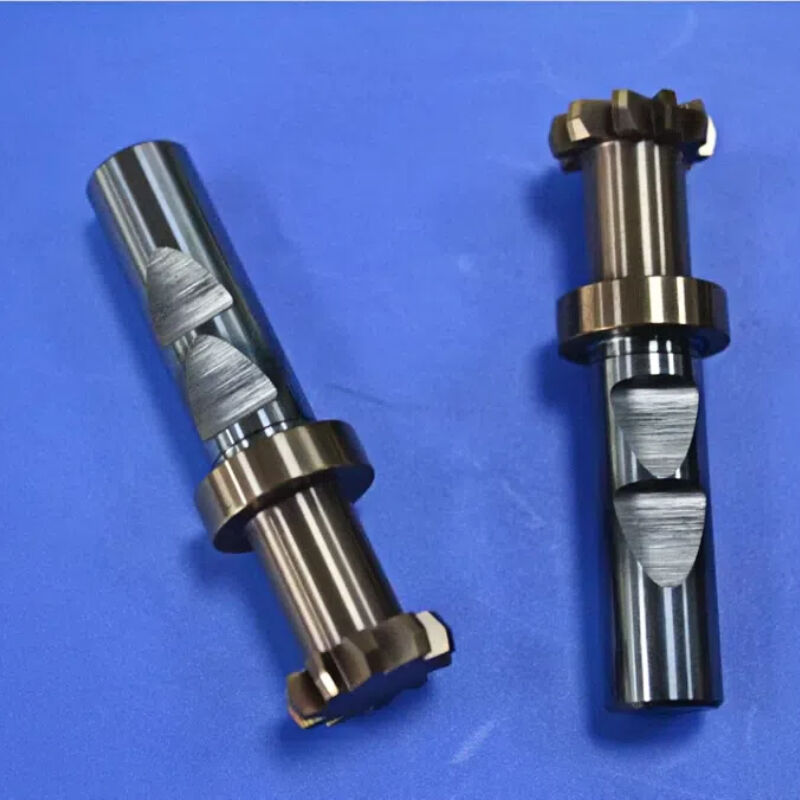

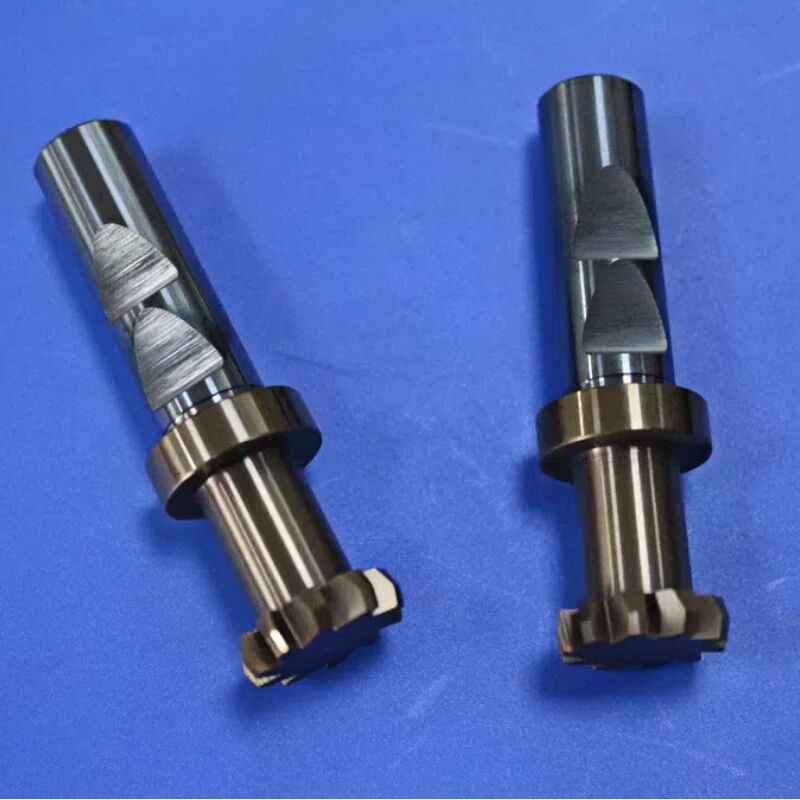

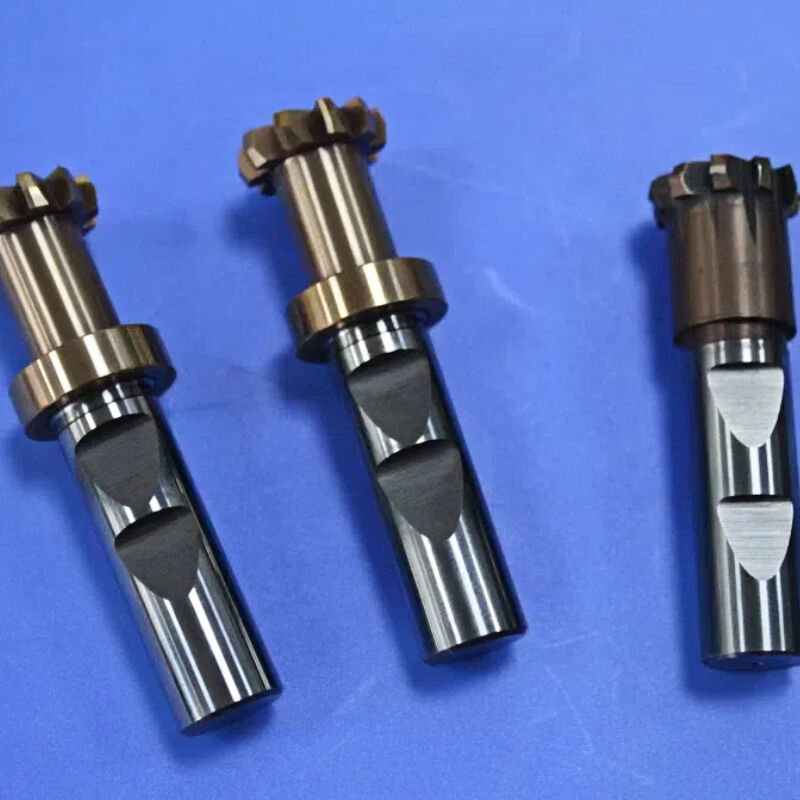

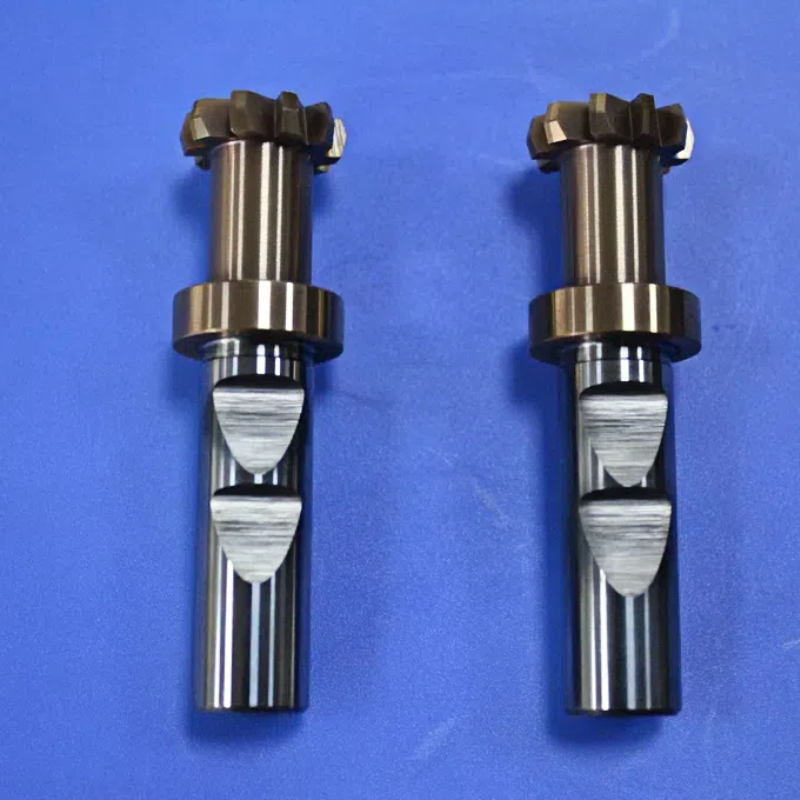

Fresas de carburo de tungsteno para ranurado en V
Fresas de carburo de tungsteno de alta precisión para ranurado en V para aplicaciones de corte en V, chaflanado, desbarbado y grabado de PCB. Construcción de carburo sólido con ángulos de 20°-120°, grano submicrónico y opciones de recubrimiento TiAlN. Diámetros y ángulos personalizados disponibles.
Descripción general del producto
En el mecanizado de precisión, la creación de ranuras precisas en forma de V, chaflanes y preparaciones de bordes requiere herramientas especializadas que mantengan la precisión dimensional y el acabado superficial durante ciclos de producción prolongados. Nuestras Fresas de carburo de tungsteno para ranurado en V (también conocidas como herramientas V-CUT, fresas de ranura en V o fresas de chaflán) están diseñadas para realizar cortes precisos y consistentes en forma de V en diversos materiales y aplicaciones.
Fabricadas con carburo de tungsteno sólido de primera calidad con estructura de grano submicrónico, estas herramientas combinan una dureza excepcional, resistencia al desgaste y retención del filo para lograr ranuras limpias y sin rebabas con un acabado superficial superior. Disponibles en ángulos de 20° a 120° con diámetros y longitudes personalizables.
Ciencia de materiales y rendimiento
| Propiedad |
Cortador en V de carburo de tungsteno |
Herramienta HSS |
Beneficio |
| Dureza |
89-91 HRA (~1500-1600 HV) |
~65-67 HRC |
Resistencia superior al desgaste; mantiene el filo afilado |
| Resistencia a la rotura transversal |
≥3800 MPa |
~3000 MPa |
Soporta fuerzas de corte sin fractura |
| Tamaño de grano |
0.8-1.2 µm (submicrónico) |
N/A |
Microestructura densa; excelente retención del filo |
| Contenido de cobalto |
10-12% |
N/A |
Dureza y tenacidad equilibradas |
| Vida útil de la herramienta |
3-5 veces más larga que HSS |
Línea base |
Reducción de cambios de herramienta; menor costo por pieza |
Características clave de rendimiento
- Excepcional dureza y resistencia al desgaste: Mantiene el filo de corte significativamente más tiempo que las herramientas HSS
- Estructura de grano submicrónico: Microestructura densa y homogénea que mejora la retención del filo
- Alta resistencia bajo carga: Soporta fuerzas de corte sin fractura ni astillado
- Acabado superficial superior: Filos de corte rectificados con precisión para ranuras limpias y sin rebabas
- Excelente estabilidad térmica: Mantiene la dureza y el filo afilado a temperaturas elevadas
Aplicaciones e industrias
Fabricación de PCB y electrónica
- Marcado V-CUT para separación de paneles de PCB
- Fresado de paneles para canales de ruptura
- Preparación de bordes para ensamblaje
Fabricación de moldes y troqueles
- Grabado de ranuras en V en cavidades de moldes
- Preparación de bordes de chaflán
- Letras en V para marcas de identificación
Fabricación de automóviles
- Chaflanado de componentes de motor
- Preparación de bordes de piezas estructurales
- Desbarbado de componentes de precisión
Industria aeroespacial y mecanizado general
- Chaflanado de componentes estructurales
- Desbarbado y acabado de bordes de piezas
- Letras en ranura en V y características decorativas
Guía de selección de ángulos
| Ángulo |
Aplicaciones principales |
Industrias típicas |
| 20°-30° |
Grabado fino, letras detalladas, ranuras en V poco profundas |
Fabricación de moldes, mecanizado decorativo |
| 45° |
Chaflanado general, preparación de bordes estándar, V-CUT de PCB |
Fabricación de PCB, mecanizado general |
| 60° |
Ranuras en V estándar, ranuras de sellado, ranuras de guía |
Fabricación de moldes, ingeniería general |
| 90° |
Chaflanado estándar, V-CUT de PCB, desbarbado, acabado de bordes |
Automoción, aeroespacial, mecanizado general |
| 120° |
Chaflanes anchos, preparación de bordes pesada, ranurado especializado |
Automoción, aeroespacial, ingeniería pesada |
Guía de selección de recubrimientos
- Sin recubrimiento: Metales no ferrosos, plásticos, madera, aplicaciones de baja velocidad
- TiN: Recubrimiento de uso general para acero y acero inoxidable
- TiAlN: Mecanizado de alta velocidad, materiales duros, mecanizado en seco
- AlTiN: Condiciones extremas, aleaciones aeroespaciales, aplicaciones de alta temperatura
Preguntas frecuentes
P1: ¿Para qué se utiliza una herramienta V-CUT?
Una herramienta V-CUT se utiliza principalmente en la fabricación de PCB para cortar ranuras en forma de V en placas de circuito impreso, lo que permite una fácil separación de paneles. También se utiliza para aplicaciones de chaflanado, desbarbado y grabado.
P2: ¿Qué recubrimiento debo elegir para mi aplicación?
Para el mecanizado de uso general de acero y acero inoxidable, se recomienda el recubrimiento TiN. Para el mecanizado de alta velocidad y materiales duros, los recubrimientos TiAlN o AlTiN proporcionan una resistencia superior al calor y al desgaste.
P3: ¿Pueden fabricar cortadores de ranura en V personalizados con ángulos y diámetros específicos?
Sí. Fabricamos fresas de ranura en V según sus especificaciones exactas, incluyendo ángulos en V, diámetros, longitudes y configuraciones de flauta personalizados. Por favor, proporcione su dibujo o requisitos para una cotización rápida.
