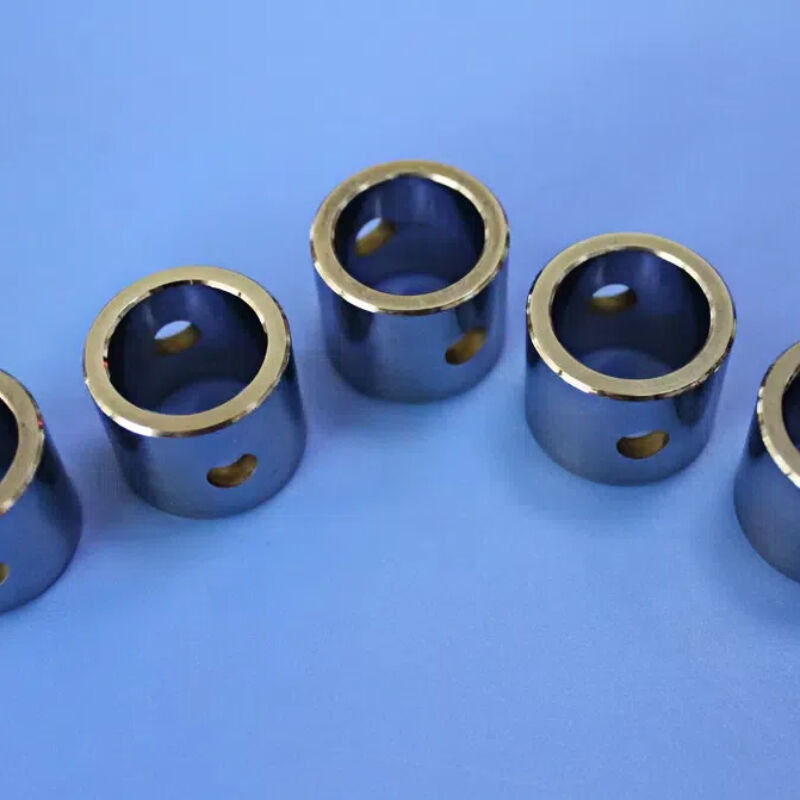

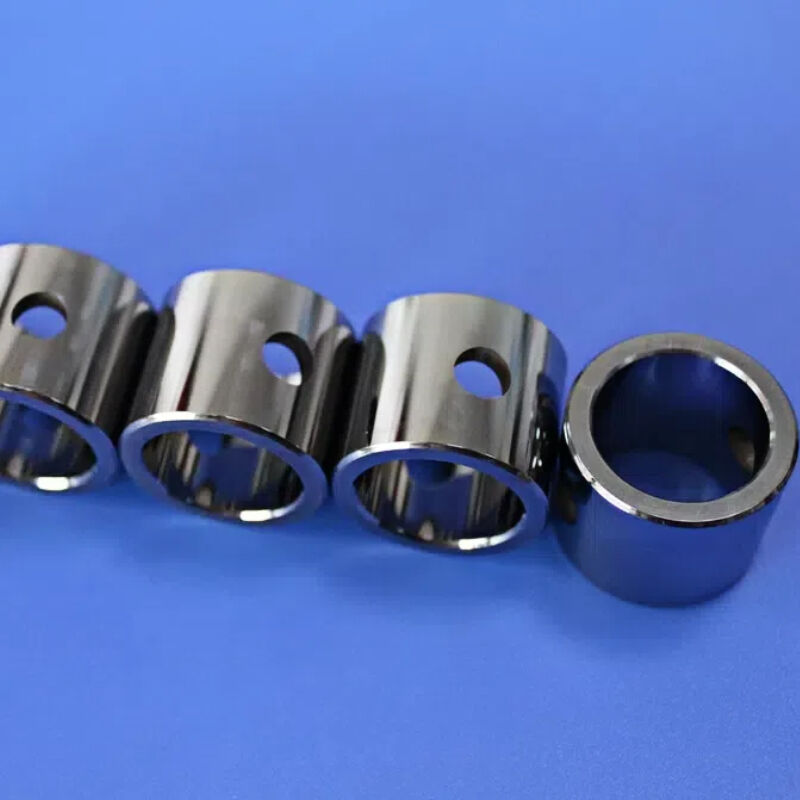

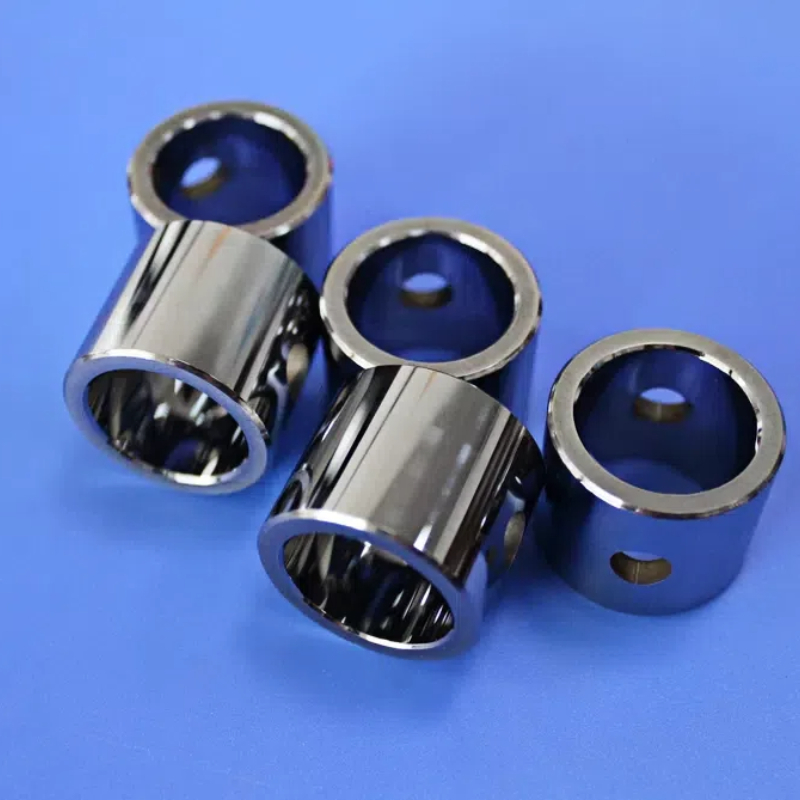

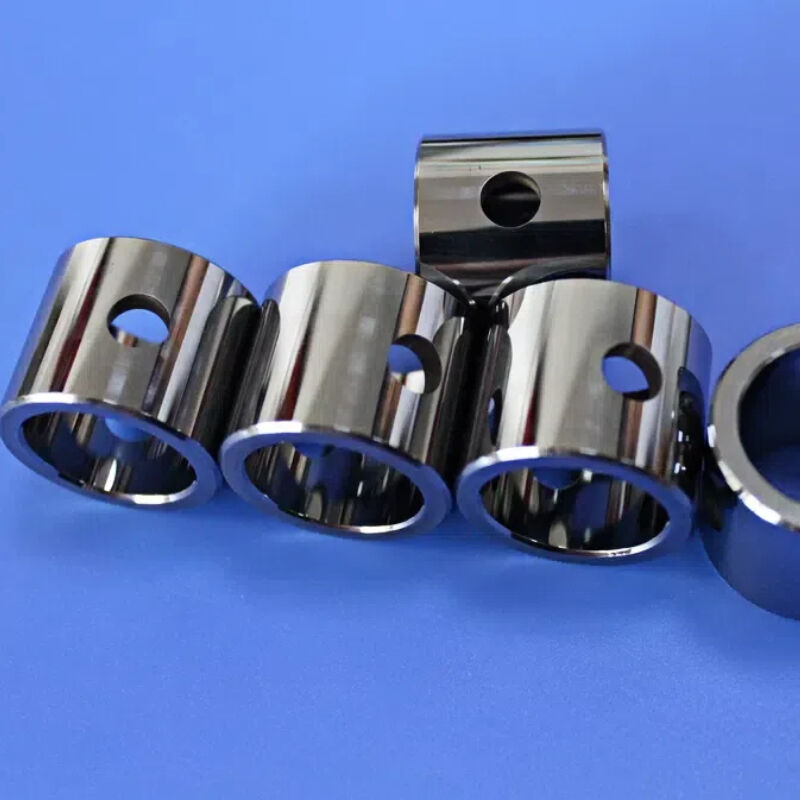

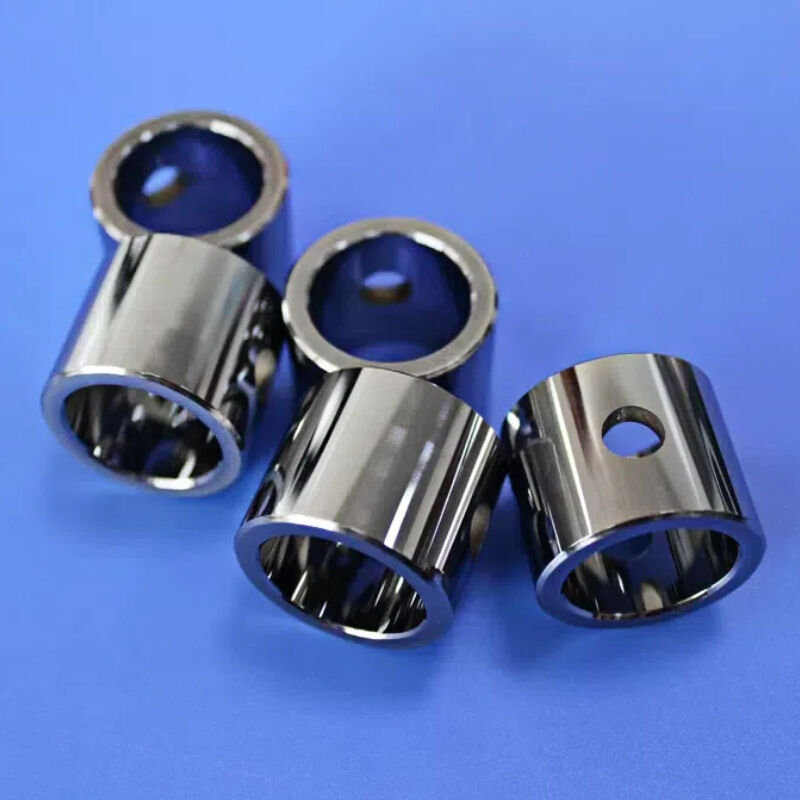

Arco de soporte de aleación no magnética Manga interior de rodamiento WC-Ni para centrifugadoras y bombas
Resumen del producto: El núcleo portador de los conjuntos giratorios
En equipos de rotación de alta velocidad, sistemas de separación centrífuga, mezcladores, agitadores,las bombas y los decantadores, la interfaz entre el eje de soporte giratorio y la carcasa fija define la fiabilidad del equipo.Aquí es donde elel eje de soporte, la manga interiorFunciones: un componente cilíndrico de precisión montado en el interior del orificio o de la carcasa del eje, diseñado para absorber cargas radiales y axiales, mantener la alineación,y proteger tanto el eje como el conjunto del desgaste.
Cuando esta zona de carga crítica opera en entornos magnéticamente sensibles, procesamiento de obleas semiconductoras, dispositivos médicos adyacentes a MRI,o mezclas farmacéuticas de alta pureza, las fundas de acero estándar presentan riesgos inaceptables.: atracción magnética que contamina los productos y generación de partículas ferrosas que amenazan la integridad del lote.
El nuestroEl eje de soporte de aleación no magnética de precisiónEstas mangas interiores, fabricadas con una aleación avanzada de WC-Ni (carburo de tungsteno-níquel), ofrecen la mejor calidad de vida posible.combinación esencial de capacidad de carga, neutralidad magnética absoluta y resistencia al desgaste excepcionalpara aplicaciones en las que no se toleren otros materiales.
Especificaciones técnicas
| Parámetro |
Capacidad estándar |
Opción de alta precisión |
| Grados de los materiales |
Se aplicará el método siguiente: |
WC-Ni-Cr para una mayor resistencia a la corrosión |
| Dureza |
89-92 HRA |
Consistente en todo |
| Permeabilidad magnética |
< 1.002 certificado por lotes |
< 1,001 alcanzable |
| Temperatura de trabajo |
Hasta 800 °C |
Dependiente del material |
| Características especiales |
Las líneas de lubricación, las bridas, los identificadores de paso, las ranuras axiales, las bolsas de aceite, los orificios de montaje |
Por dibujo del cliente |
Funciones distintas: Diferencia de componentes similares
| Componente |
Función |
Nuestra diferencia |
| El eje de soporte |
Interfaz de carga: montado en el interior del orificio del eje, diseñado para soportar cargas radiales, mantener la alineación del eje y proteger las interfaces giratorias/estacionarias de los conjuntos de bombas o centrifugadoras |
Material no magnético centrado en la cargaOptimizado para la resistencia a la carga radial y axial, no sólo baja fricción |
| Guía en la carcasa |
Guía de baja fricción para movimiento axial/rotatorio (por ejemplo, pines eyectores, toboganes lineales) |
Producto del cliente anterior con un enfoque funcional diferente |
| Anillo de diámetro exterior |
Posicionamiento definido por OD, velocidad de rodamiento o espaciador |
Producto del cliente anterior enfoque de ajuste externo |
| Sello de vacío |
Prevención de fugas en condiciones de gran vacío |
Concentrarse en el producto del cliente anterior |
ElCubierta interiorse distingue por sumisión de soporte de carga¢se seleccionó principalmente por su resistencia a la compresión y resistencia al desgaste para proteger la interfaz del eje y la carcasa durante millones de ciclos de funcionamiento.
Se conoce como: manguera de rodamiento, buje de apoyo, buje de rodamiento interior, buje de eje de bomba o buje de apoyo giratorio.
Comparación de rendimiento: por qué el WC-Ni supera las opciones estándar
| Propiedad |
Nuestro eje de soporte de WC-Ni Manga interior |
Capa de acero inoxidable estándar (316/304) |
Estantería de WC-Co estándar |
| Permeabilidad magnética |
< 1,002 (no magnético) |
1.02-1.05 (Lígermente magnético) |
1.5-2.0 (magnético) |
| Dureza |
89-92 HRA |
- 70 a 90 HRB |
89-92 HRA |
| Usar la vida contra el acero |
10 a 50 veces más largo |
1 × línea de base |
Excepcional |
| Capacidad de carga |
Alta (compresión > 4000 MPa) |
Moderado |
Muy alto |
| Resistencia a la corrosión |
Excelente (aglutinante de Ni) |
Buen (grado marino) |
Moderado (Co sensible a los ácidos) |
| Temperatura máxima de funcionamiento. |
- 800 °C |
-425 °C |
- 800 °C |
| Aplicación ideal |
Pampas químicas, decantadores, mezcladoras de alta pureza |
Finalidad general |
Uso generalno para aplicaciones sensibles al magnetismo |
Principales aplicaciones e industrias
Las mangas interiores del eje de soporteson componentes críticos en equipos giratorios en los que el eje debe apoyarse dentro de una carcasa estacionaria:
Separación centrífuga industrial
- Rodamientos de apoyo de centrifugadoras de desplazamiento
- Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas
- Los demás aparatos para la fabricación de equipos para la fabricación de máquinas de la partida 8471
Bombas de proceso
- Soportes para el eje de la bomba de transferencia química
- Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
- Envases interiores de bombas criogénicas
Sistemas de mezcla y agitación
- Las demás máquinas y aparatos para la fabricación o el almacenamiento de productos del capítulo 85
- Los rodamientos interiores del agitador
- Los demás elementos de los demás materiales
Productos farmacéuticos y bioprocesamiento
- Las hojas de los ejes del mezclador de limpieza en el lugar (CIP)
- Soportes para agitadores de biorreactores de alta pureza
- Conchas interiores de bombas sanitarias
Procesamiento de alimentos y bebidas
- Cubiertas de eje de bomba de acero inoxidable
- Bujes de apoyo higiénicos para mezcladores
- Interfaces giratorias compatibles con CIP
Fabricación de semiconductores y de precisión
- Soportes para el eje del robot de manipulación de obleas
- Las demás máquinas y aparatos para la fabricación de máquinas y aparatos para la fabricación de máquinas y aparatos
- Cubiertos de bombas de suministro de productos químicos de alta pureza
Capacidades de personalización
Las mangas interiores del eje de soporte estáncomponentes específicos de la aplicaciónNos especializamos enFabricación a pedidobasado en sus necesidades:
| Parámetro de personalización |
Opciones |
| Las dimensiones |
ID, OD, longitud por dibujo del cliente |
| Tipos adecuados |
Aplicación de presión, ajuste de deslizamiento, ajuste de transición |
| Calidad del material |
YN6, YN8, YN13, WC-Ni-Cr, granos finos |
| Características de la superficie |
Las ramas de lubricación (espiral, axial, de escotilla cruzada), bolsas de aceite, hoyuelos de retención de grasa |
| Características de montaje |
Flanges, OD escalonados, llaverolas, identificadores roscados, agujeros de montaje |
| Características especiales |
Diseños de mangas divididas, puertos axiales, ranuras para sensores |
| Cantidad |
Prototipo único a producción en gran volumen |
Póngase en contacto con nosotros hoy para una consulta técnica o una cotización personalizada.
