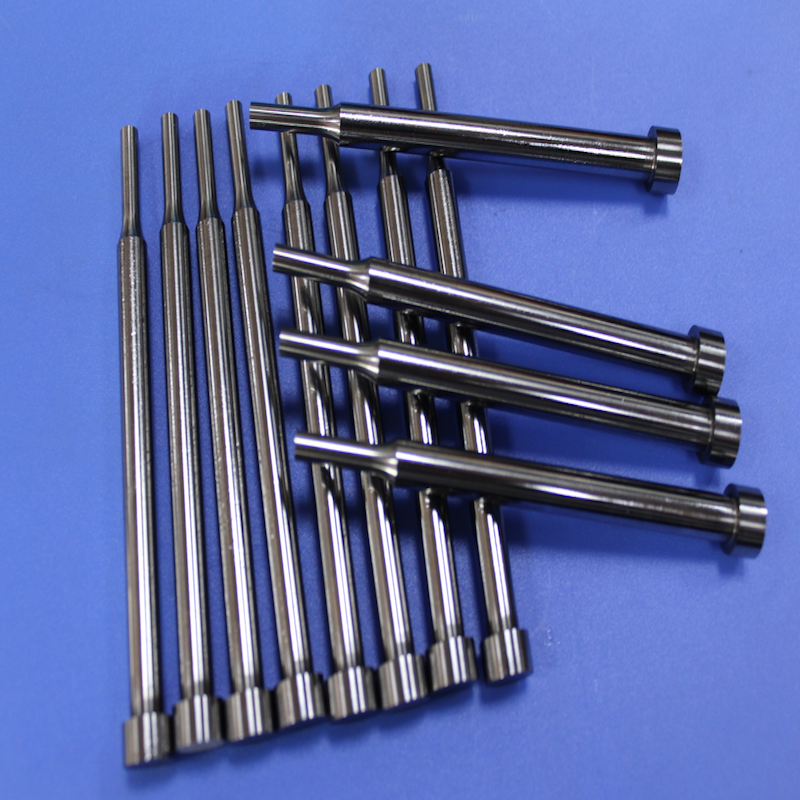

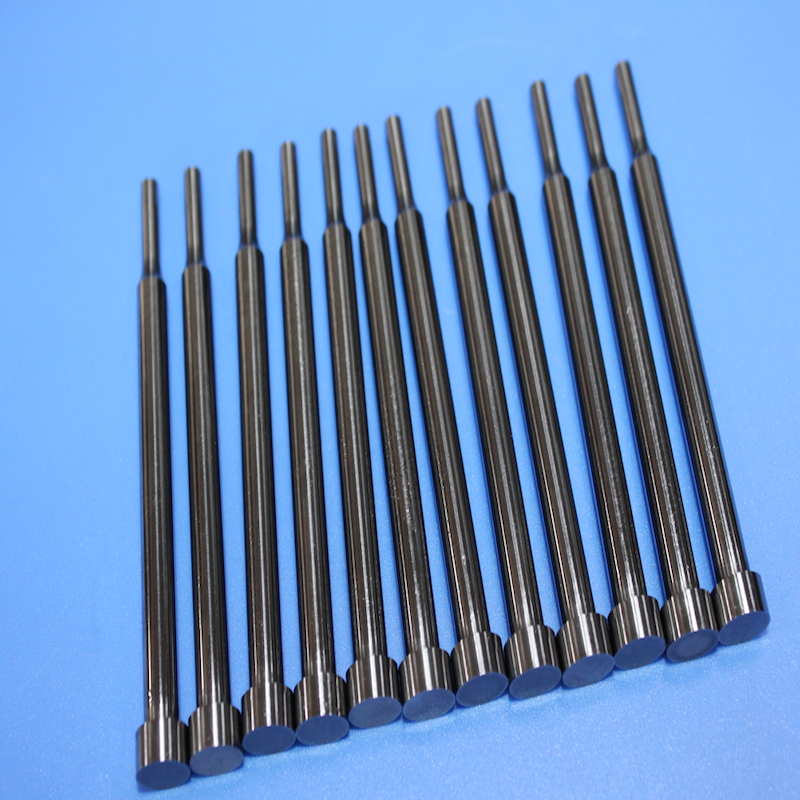

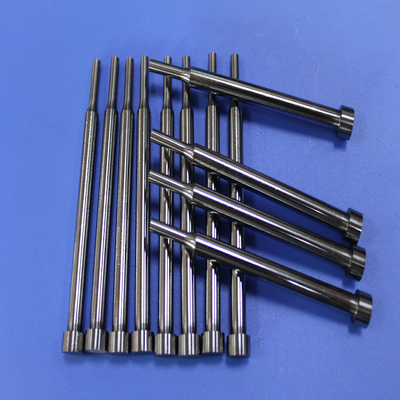

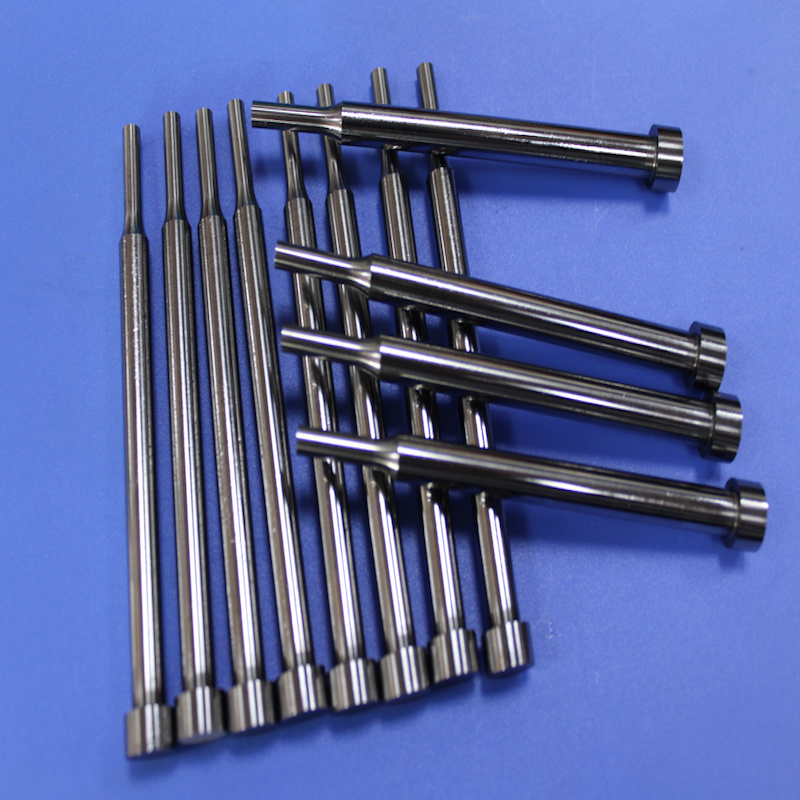

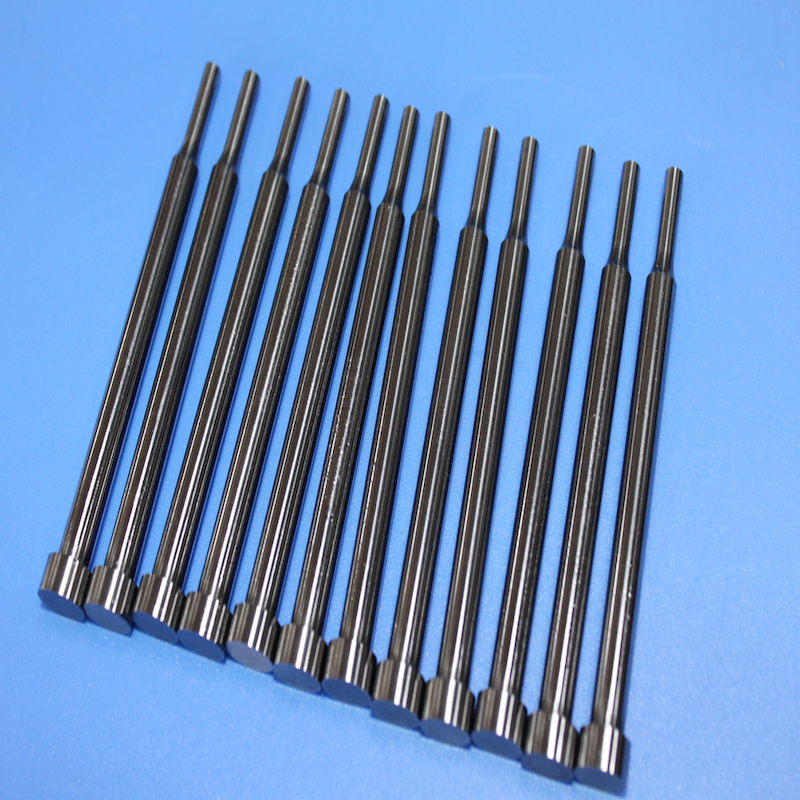

Punzones de carburo de tungsteno Punzones de estampado de precisión y estampado en frío para aplicaciones de herramientas de alto desgaste
Descripción general del producto: el núcleo de precisión de las matrices de estampado
En el estampado de metales y el conformado en frío de gran volumen, los punzones son componentes críticos que separan, dan forma o procesan el material con cada golpe de prensa. Cuando los punzones se desgastan prematuramente, fallan inesperadamente o producen piezas inconsistentes, los costos de tiempo de inactividad, desechos y pérdida de productividad aumentan de manera inmediata y significativa.
Nuestros punzones de carburo de tungsteno están meticulosamente diseñados para ser componentes centrales confiables y duraderos en sus operaciones de estampado. Estos punzones se fabrican con carburo cementado de primera calidad mediante pulvimetalurgia y procesos de rectificado de precisión, lo que proporciona una dureza extremadamente alta, una resistencia al desgaste superior y una precisión a nivel de micras necesarias para aplicaciones de estampado de alta velocidad, estampación en frío y conformado de precisión.
Los punzones de carburo de tungsteno, también conocidos como punzones de carburo cementado, punzones de estampado de carburo cementado o punzones de acero de tungsteno, son el estándar de la industria en aplicaciones donde los punzones de acero para herramientas convencionales no pueden proporcionar suficiente vida útil o estabilidad dimensional.
Ciencia de los materiales
El carburo de tungsteno (WC-Co) es un material compuesto producido mediante pulvimetalurgia: mezcla de polvo de carburo de tungsteno con un aglutinante metálico (normalmente cobalto) y sinterización a altas temperaturas. Este proceso produce un material con propiedades mecánicas excepcionales:
| Propiedad |
Punzón de carburo de tungsteno |
Punzón de acero convencional |
Beneficio |
| Dureza |
HRA 89-92 (equivalente a HRC 87-92) |
CDH 58-62 |
Resistencia superior al desgaste—mantiene el filo afilado |
| Resistencia al desgaste |
5-8× acero |
Base |
Vida útil 30 veces más largaen funcionamiento continuo |
| Fuerza compresiva |
≥4.000 MPa |
~2000 MPa |
Soporta altas fuerzas de estampadosin deformación |
| Densidad |
14,0-15,0 g/cm³ |
~7,8 g/cm³ |
mayor masa—mejora la estabilidad en operaciones de alta velocidad |
| Resistencia a la corrosión |
Excelente |
Moderado |
Sin oxidación—ideal para ambientes húmedos o ricos en refrigerante |
Precisión a nivel de micras
Nuestros punzones se fabrican con tolerancias dimensionales estrictas:
- Precisión:±0,002 mm estándar, ±0,001 mm disponible
- Acabado superficial:Ra 0,4 o mejor, con opciones de pulido tipo espejo
- Redondez:≤0,001 mm
- Concentricidad:≤0,002 mm
Este nivel de precisión garantiza una calidad constante de las piezas, tasas reducidas de desechos y un rendimiento confiable en operaciones de estampado de múltiples cavidades de alta velocidad.
Guía de selección de grados
Los punzones de carburo de tungsteno están disponibles en varios grados, cada uno de ellos optimizado para aplicaciones específicas. Los grados comunes incluyen:
| Calificación |
WC (%) |
Co (%) |
Densidad (g/cm³) |
Dureza (HRA) |
TRS (MPa) |
Mejores aplicaciones |
| YG6 |
94 |
6 |
14,5-14,9 |
~89,5 |
~1,380 |
Estampado general, corte de hojas finas |
| YG6X |
94 |
6 |
14,6-15,0 |
~91 |
~1.500 |
Estampado de precisión, corte fino |
| YG8 |
92 |
8 |
~14,8 |
~89,5 |
~2,200 |
Estampado de alta resistencia y aplicaciones resistentes a impactos. |
| YG15 |
85 |
15 |
~14.0 |
~87,5 |
~2.800 |
Estampado en frío, estampado de grandes tensiones, herramientas de forja. |
| YG20 |
80 |
20 |
~13,5 |
~85,5 |
~3200 |
Impacto fuerte, piezas de reloj, tornillos pequeños. |
Guía de selección
- YG6/YG6X:Mayor dureza para cortes de precisión y materiales delgados
- YG8:Resistencia al desgaste y tenacidad equilibradas para estampado general
- YG15/YG20:Mayor tenacidad para estampado en frío, estampado pesado y carga de impacto.
Aplicaciones e industrias clave
Los punzones de carburo de tungsteno son componentes esenciales en múltiples sectores de fabricación:
Fabricación de automóviles
- Estampado de paneles de carrocería:Corte y perforación de paneles de carrocería de automóviles (0,5-3 mm de espesor)
- Producción de sujetadores:Cojinete en frío de pernos, tuercas, tornillos y remaches.
- Chasis y componentes estructurales:Estampación de acero de alta resistencia
Electrónica y electricidad
- Terminales del conector:Estampado de alta velocidad de contactos de precisión
- Marcos de plomo:Supresión fina de marcos de cables de CI
- Componentes de la batería:Estampado de tarros de baterías y contactos eléctricos.
Electrodomésticos
- Carcasas metálicas:Estampación de paneles de refrigerador, lavadora y aire acondicionado.
- Componentes internos:Supresión de precisión de piezas pequeñas de electrodomésticos
Aeroespacial y Defensa
- Aleaciones de alta resistencia:Estampado de materiales de calidad aeroespacial.
- Condiciones extremas:Herramientas para aplicaciones exigentes de alta temperatura
Dispositivos médicos
- Instrumentos quirúrgicos:Estampado de precisión de herramientas médicas.
- Componentes implantables:Conformación de alta precisión de piezas médicas.
Metalurgia en general
- Estampación progresiva:Operaciones de estampado multiestación de alta velocidad
- Extrusión y conformado:Herramientas de extrusión y conformado en frío.
Preguntas frecuentes (FAQ)
P1: ¿Cuál es la diferencia entre punzones de carburo de tungsteno y punzones de acero?
Los punzones de carburo de tungsteno ofrecen una dureza significativamente mayor (HRA 89-92 frente a HRC 58-62), una resistencia al desgaste entre 5 y 8 veces mayor y una vida útil 30 veces más larga en funcionamiento continuo. Son ideales para producción de gran volumen donde la vida útil de la herramienta y la consistencia dimensional son fundamentales.
P2: ¿Qué grado debo elegir para mi solicitud?
Para un corte preciso de materiales delgados, elijaYG6 o YG6X(mayor dureza). Para estampado general,YG8Ofrece resistencia al desgaste y dureza equilibradas. Para estampado en frío y estampado pesado con carga de impacto, elijaYG15 o YG20(mayor dureza).
P3: ¿Qué tolerancias puedes lograr?
Logramos tolerancias de diámetro de ±0,002 mm estándar, con ±0,001 mm disponible para aplicaciones de alta precisión. El acabado de la superficie puede alcanzar Ra 0,2 o mejor con pulido espejo.
P4: ¿Cuánto duran los punzones de carburo de tungsteno en comparación con los de acero?
En operaciones de estampado continuo, los punzones de carburo de tungsteno pueden lograr30 veces la vida útil de los punzones de acero. La vida útil real depende de la aplicación específica, el material que se estampa y las condiciones de funcionamiento.
P5: ¿Son estos punzones adecuados para estampado a alta velocidad?
Sí. Los punzones de carburo de tungsteno están diseñados específicamente para operaciones de estampado de alta velocidad, manteniendo la estabilidad dimensional y el filo del filo a velocidades de 100 a 300 golpes por minuto.
P6: ¿Ofrecen geometrías de punzonado personalizadas?
Sí. Fabricamos punzones según sus especificaciones exactas, incluidos perfiles de punta personalizados, diseños escalonados y geometrías especializadas. Proporcione su dibujo o requisitos para una cotización inmediata.
