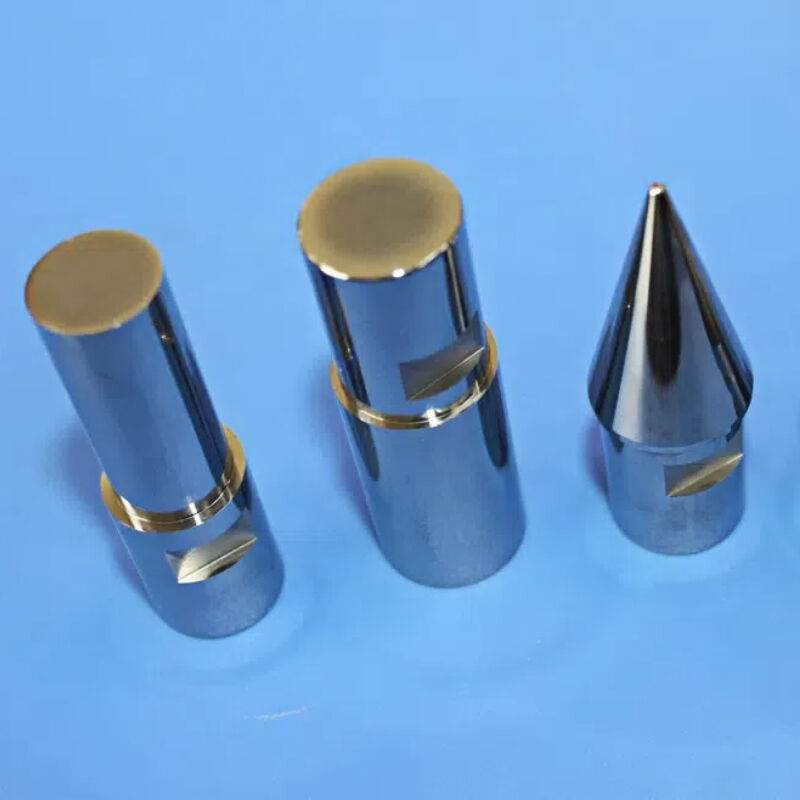

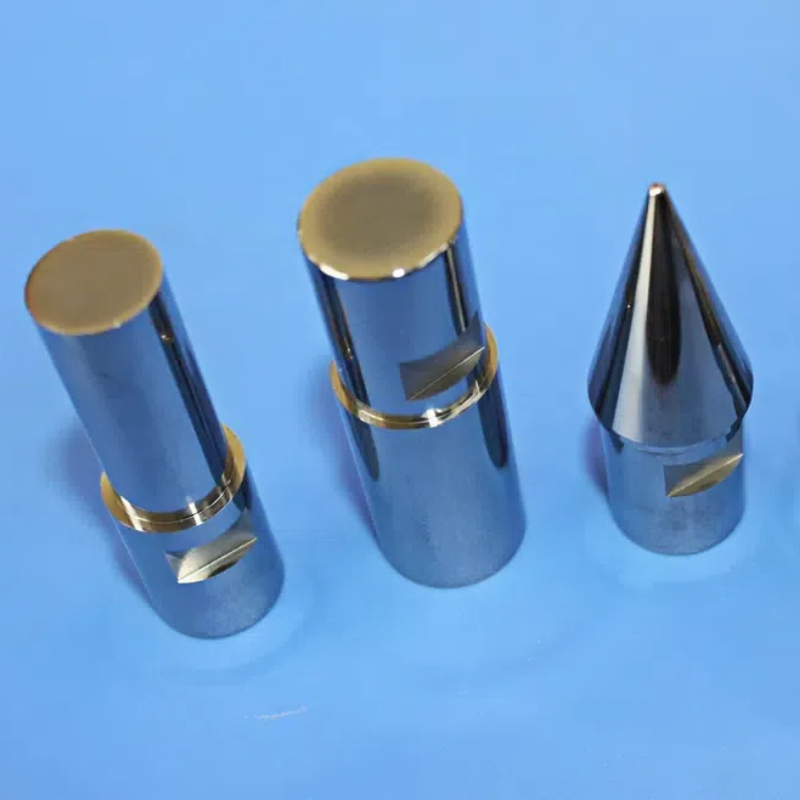

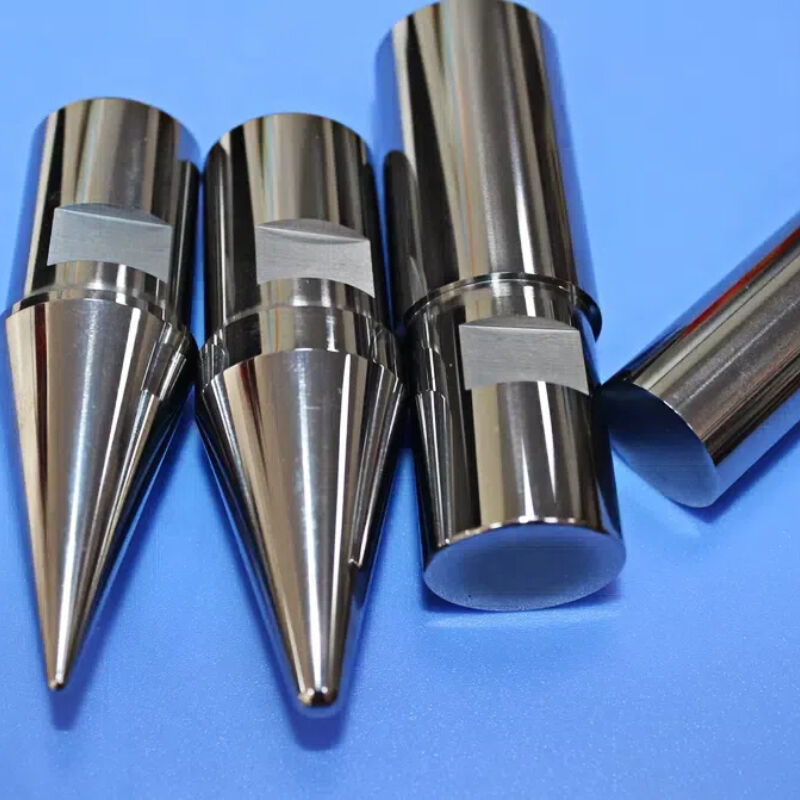

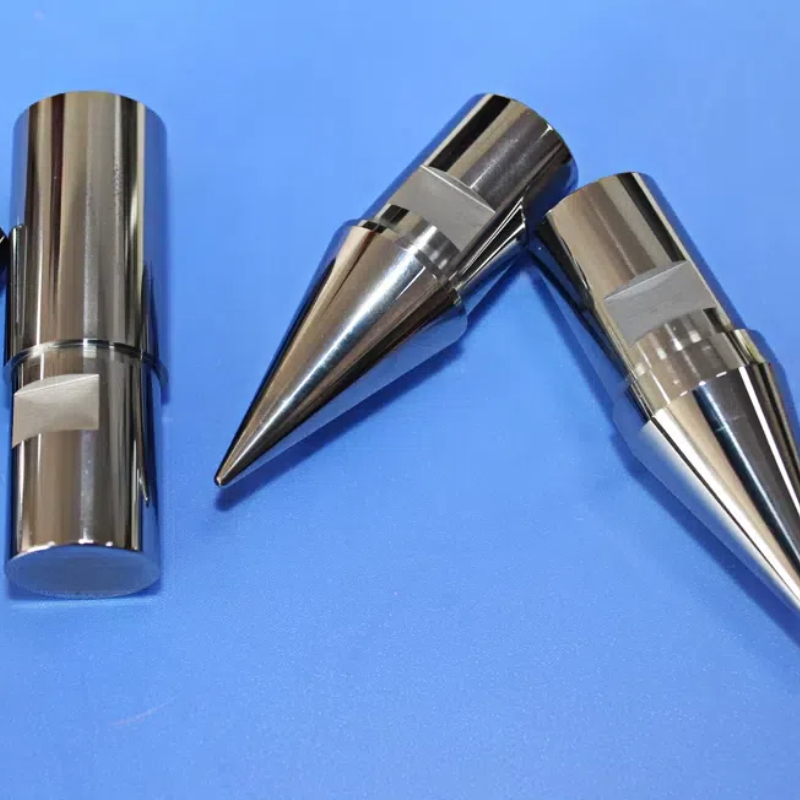

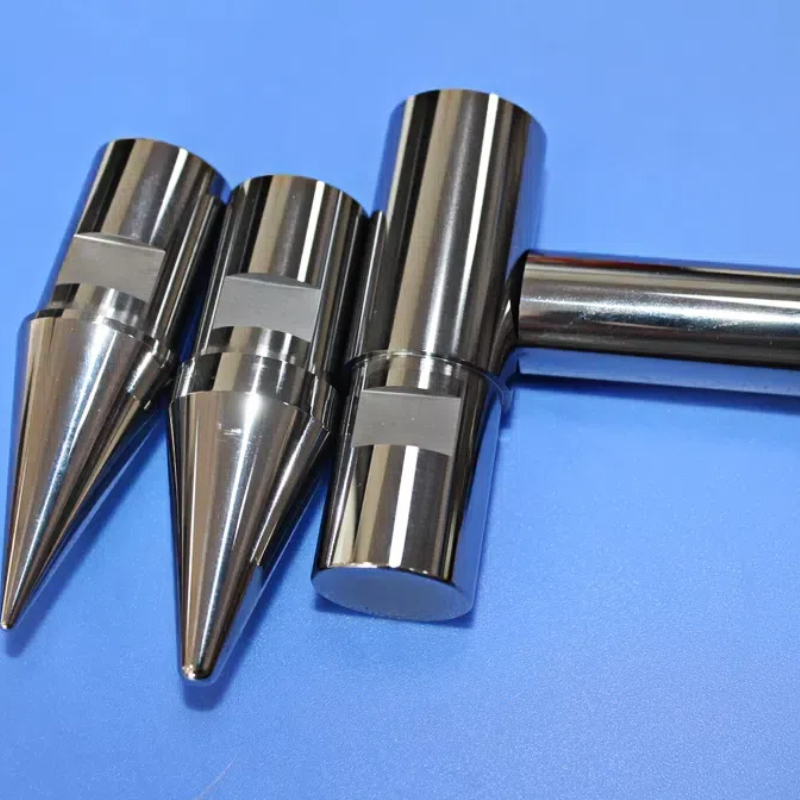

YG15 Punchos de carburo de tungsteno en forma de T y R
Carburo de tungsteno de alto rendimiento YG15 perforadores en forma de T y en forma de R para aplicaciones de encabezado en frío, estampado y forja.y resistencia excepcional a los impactos para operaciones de formación de grandes tensionesGeometrías personalizadas disponibles.
Resumen del producto: Diseñado para operaciones de formación de alto impacto
En las operaciones de encabezado en frío, estampado pesado y forja, el punzón debe soportar tensiones mecánicas extremas, cargas de impacto repetidas, fuerzas de compresión elevadas,y el desgaste abrasivo manteniendo una precisión dimensional precisa durante millones de ciclosCuando los perforadores convencionales de herramientas de acero fallan prematuramente debido a grietas, deformaciones o desgaste, el costo en tiempo de inactividad y pérdida de productividad es inmediato y significativo.
Nuestros punzones de carburo de tungsteno YG15 en forma de T y en forma de R están diseñados específicamente para estas aplicaciones de alto impacto.Fabricado a partir de carburo cementado YG15 de primera calidad, de una calidad de carburo de tungsteno con alto contenido de cobalto (15% de Co) reconocido por su excepcional combinación de resistencia, dureza y resistencia al desgaste, estos punzones ofrecen la durabilidad y fiabilidad necesarias para las operaciones más difíciles de encabezado en frío, estampado y forja.
El punzón en forma de T y el punzón en forma de R son geometrías de herramientas especializadas diseñadas para aplicaciones de moldeo específicas.Sus perfiles distintivos permiten un desplazamiento preciso del material y la formación de piezas en procesos de empuje en frío y estampado progresivo de varias etapas, cuando los perforadores cilíndricos estándar no pueden alcanzar la geometría requerida o soportar las tensiones aplicadas.
Ciencia de los materiales
YG15 es una clase de carburo cementado de tungsteno-cobalto (WC-Co) compuesta aproximadamente por 85% de carburo de tungsteno (WC) y 15% de aglutinante de cobalto (Co).Esta composición ofrece un equilibrio único de propiedades que la convierten en el material preferido para herramientas de formación de alta tensión:
| Propiedad |
YG15 Valor típico |
Beneficio para las aplicaciones de punción |
| Densidad |
13.95-14.15 g/cm3 |
La gran masa proporciona estabilidad bajo impacto |
| Dureza (HRA) |
≥ 87,0 (típico de 87,0 a 87,5) |
Mantiene la precisión de corte y dimensión |
| El TRS |
≥ 2,300-2,800 MPa |
Resiste fracturas bajo cargas de alto impacto |
| Contenido de cobalto |
El 15% |
Proporciona una dureza y resistencia a los impactos excepcionales |
Ventajas clave de rendimiento
- Resistencia a los impactos superior:El 15% de contenido de enlace de cobalto proporciona a YG15 una dureza significativamente mayor que los grados de cobalto más bajos como YG6 o YG8.Esto lo hace ideal para aplicaciones que implican grandes tensiones y cargas de impacto significativas.
- Alta resistencia bajo carga:El YG15 presenta una excelente resistencia a la compresión y resistencia a la flexión, manteniendo su integridad estructural bajo las presiones extremas encontradas en el encabezamiento en frío y el estampado pesado.
- Buena resistencia al desgaste:Si bien la resistencia al desgaste de YG15 es ligeramente inferior a la de YG8, su resistencia y dureza superiores lo convierten en la mejor opción para aplicaciones donde la resistencia al impacto es el requisito principal.
- Demostrado en aplicaciones exigentes:YG15 se utiliza ampliamente para perforar, estampar y forjar herramientas bajo una gran tensión, así como para dibujar matrices para tubos y varillas de acero bajo altas proporciones de compresibilidad.También es adecuado para el motor y la electrónica progresivos perforadores y matrices.
- Desempeño rentable:YG15 ofrece un excelente equilibrio entre el rendimiento y el costo, lo que lo convierte en el grado de elección para entornos de producción de alto volumen donde la longevidad de la herramienta afecta directamente a la rentabilidad.
Diseño y función
Punch en forma de T
El punzón en forma de T presenta un perfil en T distintivo con una sección de cabeza más ancha y un cuerpo más estrecho, diseñado para aplicaciones específicas de encabezado y formación en frío.
Aplicaciones clave:
- Las demás piezas de acoplamiento en forma de T: pernos, tornillos y otros elementos de acoplamiento con configuración en forma de T
- Formación en frío en varias etapas: operaciones de formación progresiva en las que el perfil en T permite desplazar el material con precisión.
- Formación de materiales a granel: Aplicaciones que requieren un flujo y una deformación significativos del material
- Estampado progresivo a presión: cuando la forma en T proporciona una mejor orientación y alineación
Punche en forma de R
El punzón en forma de R presenta una superficie de moldeo con radio o curva, lo que permite un flujo de material suave y concentraciones de tensión reducidas durante las operaciones de moldeo.
Aplicaciones clave:
- Formación de radios: Creación de rasgos curvos o radiados en piezas formadas
- Reducción de la concentración de tensión: el perfil R distribuye las fuerzas de formación de manera más uniforme, reduciendo el riesgo de agrietamiento del material o fractura por punción
- Flujo de material suave: la superficie radiada promueve un desplazamiento constante del material durante el encaminamiento en frío
- Mejor acabado de la superficie: El perfil R produce superficies más lisas, reduciendo o eliminando las operaciones de acabado secundario
Capacidades combinadas de T-R
En muchas aplicaciones de encabezado en frío, los perforadores en forma de T y en forma de R se utilizan en combinación dentro de sistemas de formación de varias estaciones.mientras que el R-punch proporciona la formación final con transiciones radiadas suavesEste enfoque secuencial permite la producción de geometrías de sujeción complejas con una alta precisión y consistencia.
Garantizar la calidad
- Certificación del material:Trazabilidad completa con registros de lotes que confirman la composición, la densidad, la dureza y el TRS
- Verificación de las dimensiones:Inspección al 100% de las dimensiones críticas (diámetro, longitud, geometría del perfil, concentricidad)
- Medición del acabado de la superficie:Verificación por perfilómetro e interferómetro de luz blanca
- Prueba de dureza:Uniformidad verificada en todo el punzón
- Certificado ISO 9001:2015:Los sistemas de gestión de la calidad garantizan una calidad constante del producto
Preguntas frecuentes
¿Para qué se usa un puñetazo en forma de T?
Los perforadores en forma de T se utilizan en operaciones de encabezado en frío y de formación para crear elementos de sujeción y componentes con configuraciones de cabeza en T.También se utilizan en el estampado progresivo a presión donde el perfil en T proporciona una mejor orientación y alineación.
¿Para qué se usa un puñetazo en forma de R?
Los perforadores en forma de R cuentan con una superficie de formación con radio que permite un flujo de material suave, reduce las concentraciones de tensión y produce un mejor acabado superficial en las piezas formadas.Se utilizan comúnmente en operaciones de encabezado y formación en frío donde se requieren características curvas o radiadas.
¿Puede fabricar perfiles T o R personalizados?
Fabricamos punzones según sus especificaciones exactas, incluyendo perfiles personalizados en T, perfiles en R y otras geometrías especializadas.
